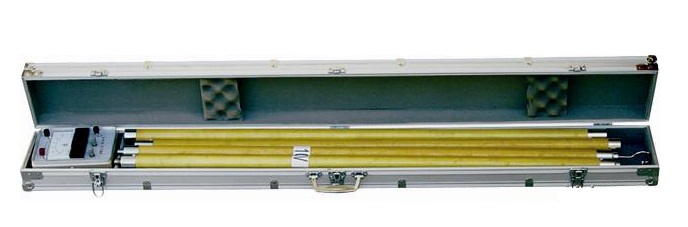

SDY914有线高压核相仪
一、工作原理
图一中，RA=RA′为固定电阻核相棒。固定电阻Ra=Ra′可调电阻r与r′和微安表Ig组装成一只核相表。根据广义交流电桥原理。当UA=UA′时，调节r和r′可使电桥平衡，即Xg=0，此时，被测两端电端电压幅度值和电位相同。如果两端电压电位相同，而幅值不完全相等，调节r和r′仍能使电桥平衡。只有当两端相位不相同时，调节r和r′不能使电桥平衡即Ig=0。此时，被测两端电压不是相同位。
二、测试结果
1、单根核相棒电阻值和外形测量结果见表1。
表1
|
试 品 额定电压 （kV） |
标 称 长 度（m/m） |
实 测 长 度（m/m） |
误差
% |
标 称 电阻值（MΩ） |
实 测 电阻值（MΩ） |
误差
% |
|
|
10 |
A |
900 |
865 |
-5 |
100 |
100 |
0 |
|
A′ |
900 |
865 |
-3.8 |
100 |
100 |
0 |
|
|
35 |
A |
1100 |
1080.3 |
-1.7 |
357 |
380 |
6.4 |
|
A′ |
1100 |
1080.3 |
-1.7 |
357 |
380 |
6.4 |
|
|
110 |
A |
1100 |
1150 |
4.5 |
660 |
740 |
12 |
|
A′ |
1100 |
1150 |
4.5 |
660 |
740 |
12 |
|
2、单根核相棒工频耐压试验结果见表2。
表2
|
试品额定电压（kV） |
试验电压 （kV） |
持续时间 （分） |
结 果 |
|
10 |
50 |
5 |
良好 |
|
35 |
105 |
5 |
良好 |
|
110 |
300 |
5 |
良好 |
3、单根核相棒、电抗元件发热试验结果见表3。
表3
|
试 品 额定电压 (kV) |
试 验 电 压 (kV) |
测 量 电 流(uA) |
元 件 允许电流(uA) |
最大电流下持续5分钟元件的温升 ℃ |
|
10 |
1.0u线=10 |
87 |
674 |
4.5 |
|
2.0u线=20 |
190 |
|||
|
35 |
1.0u线=35 |
93 |
443 |
5.5 |
|
2.0u线=70 |
184 |
|||
|
110 |
1.0u相=63.5 |
72 |
443 |
5 |
|
2.0u相=127 |
138 |
