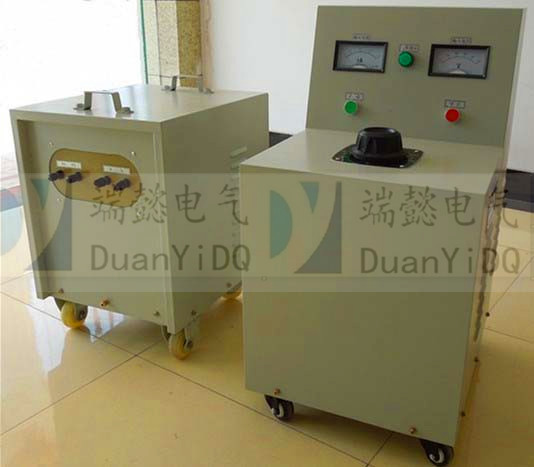

【端懿电气】500A/1000A程控大电流发生器
500A/1000A程控大电流发生器采用数控技术，抗干扰能力强，和上一代升流器相比，由于采用低功耗、大容量的自藕调压器和高导磁率铁芯制作的变流器，具有输出功率大，体积小，重量轻等优点。大电流发生器主要用于一次母线保护及各种电流互感器的变比等测试项目，被广泛用于电力、铁路、石化、冶金和矿山等企业的科研、生产和电气试验现场。
全自动大电流发生器工作原理:
1、仪器测量线路包括一路电流测量回路和一路电流测量回路。（可按要求增加电压测试）可扩展伏安特性功能。
2、电流测量回路包括微电流零阻抗CT、程控放大电路和采样电路。
3、电压测量回路包括PT隔离信号采集电路，程控放大电路和采样电路。
4、由16位单片机运用计算机数字化实时采集方法，通过测量电压信号幅值，根据电压比例关系，可推算出高压测电压值，通过测量电压信号幅值与设定电压值进行比较实现自动计时的功能，根据电流比例关系，可计算出设备输出的电流大小，通过测量电流／电压信号幅值与设定值进行比较实现过流保护的功能
产品特点：
1、采用美观大方的PVC面板
2、直接显示一次电流、二次电流的测试值，便于试验观察及记录。
3、测量精度高 0.2级
4、功率大、体积小、带负载能力强
5、体积小、重量轻，体积只有同类产品的30%～70%，携带十分方便。
6、电压电流六位半液晶显示，显示精度更高，实验结果更准确
7、128*64点阵液晶显示，显示数据更直观，读数更快捷
8、仪表显示锁定功能，特别针对于互感器变比实验时能够更准确更快捷的读数
9、232通讯功能，实验结果可直接上传或用U盘存储代替手动记录
10、极性测量，互感器极性自动测量，无需单独实验
11、新增自锁功能
12、变比自动检测功能
500A/1000A程控大电流发生器技术参数：
1、环境组别：属GB6587.1-86《电子测量仪器环境试验总纲》中的Ⅲ组仪器（即可在室外环境使用）。
2、输入电压： AC220V ±10%
3、功 率：3KVA
4、输出电流： AC 0～500A/0-1000A 无级可调、面板带数显电流表
5、输出电压： 5V
6、输出波形：输出电流是标准正弦波，毛刺微小，优于电力系统要求指标标准，纹波系数小于 0.3%。标准正弦波。
7、测量精度：（采用0.2S级材料）实际在0.3左右；各电流均可平滑平稳连续可调，精度高
8、于0.5级.电流电压表显示为真有效数值，精度高、稳定度高。
9、输出电流方式：真有效值连续可调；
10、电流稳定度：0.2%
11、结构形式: 一体
12、接线方式：根据要求
13、电流稳定度：0.2%；
14、保护设置：过流、过压；
