【端懿电气】变压器绕组直流电阻测试及现场处理
变压器绕组直流电阻的测量，是变压器检修中一项不可缺少的预防性试验项目。通过对所测得数据及其差别的综合分析，初步分析分接引线各个绕组相间连线,各相的引线等的焊接情况, 分接引线与分接开关之间要用紧固件连接，分接开关接触点之间接触状况等质量，并依据标准，能准确判断变压器绕组是否存在故障和隐患。
在多年的现场试验工作中，深刻体会到，如果变压器绕组的直流电阻数据出现异常，不管其差别是否超标，都必须认真地进行分析，认真查找造成异常故障的原因，消除故障。否则，将影响设备安全运行及经济效益。
变压器绕组直流电阻测试
1.根据被试设备铭牌、出厂资料，以前的试验报告确定被试设备直流电阻的大概范围,以选择直流电阻测试仪及测试电流大小。测量仪表的精度应不低于0.5级。
2.测量温度，为了与出厂及历次测量值比较，应将不同温度下的直流电阻换算到同一温度，以便于比较。
3.连接导线应有足够的截面，且接触必须良好，在测量小电阻时应通过试验接线消除引线接触电阻对测量结果的影响，电压引线应靠近被试设备接头。避免因接线的原因影 响测试结果，造成误判断。
4.测试中注意事项
测量的阻值偏大或者特别小，可能是引线接触不良造成的，待改善其接触情况后再行测试。 测量变压器等大电感设备，测量接上直流电源，需考虑足够的充电时间，让电阻稳定后再读数。测量完毕一定要等充分放电后再改试验接线。
5.试验标准
DL/T596-996《电力设备预防性试验规程》对变压器绕组的直流电阻规定：
a. 1.6MVA以上的变压器，各相绕组差别不应大于三相平均值的2%，无中性点引出的绕组，线间差别不应大于三相平均值的1%；
b. 1.6MVA及以下的变压器，相间差别一般不大于三相平均值的4%，线间差别一般不大于三相平均值的2%；
c. 与以前相同部位测得值比较，其变化不应大于2%。
要准确判断和处理出现的缺陷，首先要保证所测得直流电阻阻值的准确性，排除仪器测量的因素，才能防止误判断；再依靠大家多年的工作经验，共同探讨，从繁琐的数据中寻找出规律，找准故障所在；继而制定相应的处理方法和措施，及时的处理缺陷，减少设备停役的时间，保障设备的安全运行。
其次，试验人员在现场工作要有高度责任感。还需要提高现场试验人员的技术素质，对试验中所测得的数据和各种出现的现象，运用多种手段进行多方面综合分析，找出缺陷的关键所在，对症下药，及时解决问题，让变压器能安全稳定的运行，保证经济效益。

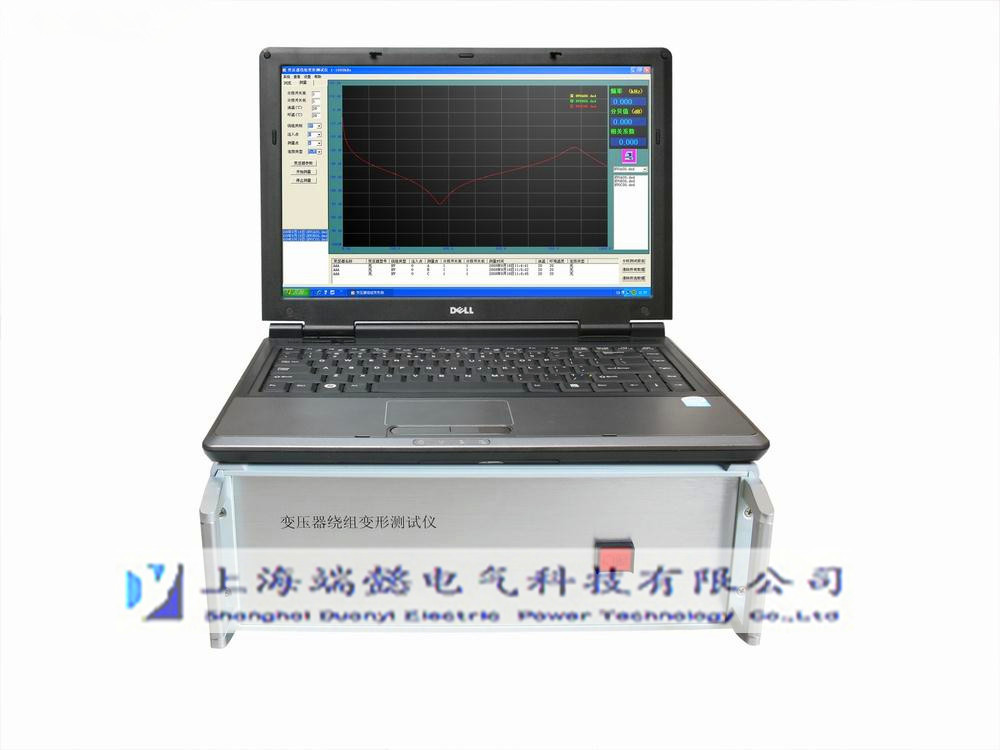

24小时客服服务热线：如果你对端懿电气提供的SDY813变压器绕组变形测试仪感兴趣或者有什么疑问，请点击我们网站右侧的在线客服进行咨询，或致电：400-823-1798
